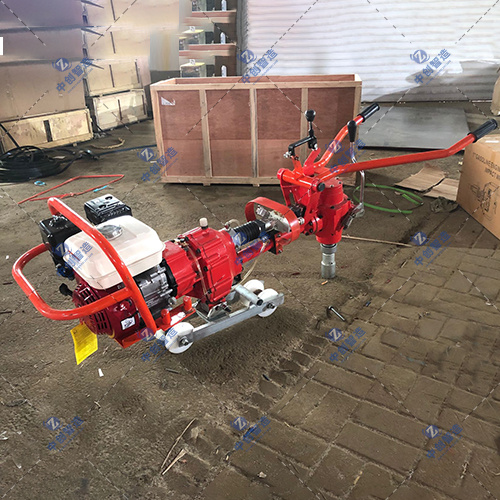

液壓單頭螺栓扳手NLB-700型
NLB-700型液壓單頭螺栓扳手是適用于鐵路、地鐵及輕軌線路的混凝土軌枕扣件螺母的松緊作業。本機采用汽油機作動力，輸出軸為單頭、單速，正反轉可調，輸出扭矩可徒手調節并精確顯示，整機操作簡便，安全可靠，上下道方便。
液壓單頭螺栓扳手NLB-700型詳細介紹
product description
NLB-700型液壓單頭螺栓扳手適用于鐵路、地鐵及輕軌線路的混凝土軌枕扣件螺母的松緊作業。本機采用汽油機作動力，輸出軸為單頭、單速，正反轉可調，輸出扭矩可徒手調節并精確顯示，整機操作簡便，安全可靠，上下道方便，并且配有照明燈便于夜間作業時套筒頭照明。
技術參數：
油 機 功 率 4.9kw/3600r/min
輸出軸轉速 130r/min 20～450 N·m
輸 出 扭 矩 ≧1000Nm
外 型 尺 寸 1775×525×690mm
整 機 質 量 主機88㎏
操作使用方法
?。ㄒ唬?strong>操作前的準備
1、使用之前務必要檢查汽油機、減速箱中的油位是否符合要求，不夠時須補充。減速箱油位以泵油時出油口處油管內無空氣混入為準(約 0.3 升)。
2、起動之前連續下壓操作把手若干次，直至減速箱3個進油口同時進入潤滑油。若潤滑油循環不暢，可能是減速箱內潤滑油過度污染所致，應打開減速箱下部放油口換油排污。
（二）調整輸出
軸轉向只能在輸出軸空轉時進行換向操作，且不要加壓，小心操作換擋桿，不要太用力。
（三）輸出扭矩設定
要設定輸出扭矩，須壓下操作把手后，邊觀察扭矩表讀數邊順時針或逆時針轉動調壓閥的旋鈕至所需位置。扭矩設定好后，旋緊鎖定螺母，以防扭矩發生變動?？稍O(shè)定的扭矩范圍為20~450N·m。最大瞬時緊固扭矩為700N·m 。
注 意 !!不要過量傾斜機器以免汽油機潤滑油漏到氣缸腔內，導致汽油機不能啟動。若發生上述情況，請按下列步驟排除
1. 取出火花塞，清洗;
2. 松開化油器表面螺釘，排油;
3. 發動繩拉到底，讓油噴出氣缸;
4. 插入火花塞，上緊螺釘;
5. 檢查油位后啟動;
（四）增加力矩
如果松螺母時，需要稍微增加一點扭矩，可將力矩轉換桿向前推倒，這樣的話，力矩可以根據手動來控制。這時，力量通過活塞桿直接傳到離合器，再經減速箱傳到套筒處。這就意味著，圓錐摩擦離合器在由操作把手手動壓力下可傳遞最大的扭矩(瞬間)。
1、當離合器的兩個摩擦件完全接合時，發動機的輸出軸和離合器軸成為一剛性聯結(摩擦系數為1)，這時發動機輸出的扭矩可最大的傳遞到套筒。
2、 當被緊螺母緊固到設定扭矩時，離合器摩擦件產生相互轉動(即打滑)此時，摩擦系數為0.75，套筒不再旋轉。
3、在調節扭矩時，要注意，峰值只保持很短一段時間，請小心地檢查調節此峰值。
（五）更換套筒
只要下壓快速卡頭的鎖緊環即可。
注 意 !!
不能讓錐形離合器接合不良。操作時不允許將操作手把處于半壓狀態(即手把未壓到底)，否則會造成離合器部件產生長時間相互轉動，造成發熱，增大離合器的磨損。
?。?/strong>套筒頭的照明
打開照明燈開關即可對套筒頭的照明。
