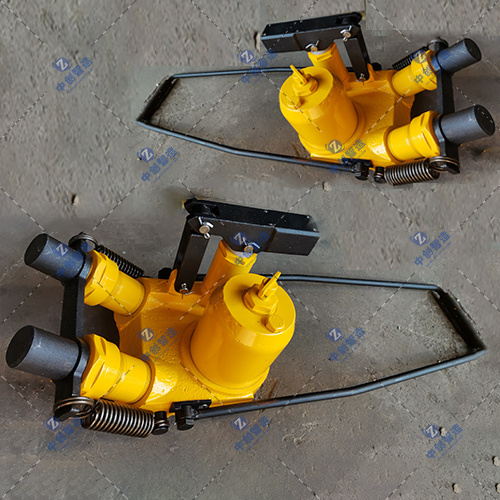

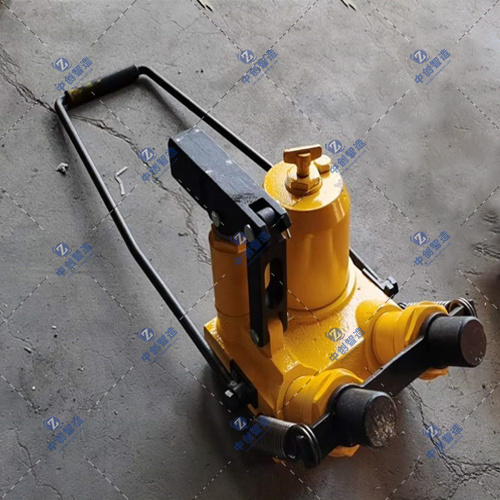

手動液壓軌距調整器YGJD-60型
YGJD-60型手動液壓軌距調整器是一種新型鐵路養護改道作業專用機具。該機具體積小、安裝操作方便、結構緊湊、效率高、不侵“限界”，YGJD-60型用于螺栓螺母軌枕扣件線路的軌距調整作業
手動液壓軌距調整器YGJD-60型詳細介紹
product description
YGJD-60型手動液壓軌距調整器是一種新型鐵路養護改道作業專用機具。該機具體積小、安裝操作方便、結構緊湊、效率高、不侵“限界”，YGJD-60型用于螺栓螺母軌枕扣件線路的軌距調整作業。
主要技術參數
1、推軌力：60kN
3、額定系統壓力：25MPa
4、手柄操作力：200Nm
5、整機質量：10 kg
結構原理
該產品由液壓工作機構和支撐機構二大部分組成。液壓工作機構包括接座、推頂油缸、柱塞油泵、回油閥、溢流閥、油箱等組成。支撐機構由齒梁、固定梁等組成。作業時，將支撐機構穿過兩股鋼軌底部，一端卡在一股鋼軌上，將液壓工作機構安放在支撐機構另一端的另一股鋼軌的內側或外側來調整軌距，達到改道作業目的。
使用方法
使用時先松開需改道作業部位前后4對以上軌道扣件，再將固定梁和齒梁通過中間的銷軸聯接成一體穿入兩股鋼軌底部。如果是縮小軌距，要將固定梁上外側的擋塊豎起靠在鋼軌的外側，再將液壓工作機構底部的銷軸卡在鋼軌外側齒梁的槽內，使液壓工作機構的活塞頂頭卡在鋼軌外側的底邊上，關閉回油閥，撳動操作手把，在液壓力的作用下就能將鋼軌向內側移動，使軌距達到要求;如果是加大軌距，則將固定梁上內側的擋塊豎起并靠邊在鋼軌的內側，將液壓工作機構安卡在另一股鋼軌內側齒梁的槽內。道岔的改道作業，需要改用道岔專用的支撐機構，作業方法同上。
作業結束后，打開回油閥取出機具，用手壓頂推活塞復零。一個作業程序完畢。
